PRESENTATION TECHNIQUE DE LA BORNE SAFELY

Présentation technique de la borne SAFELY
L’idée première Juillet 2016
Recherche, étude et conception 1 an de travaux
Dépôt du brevet Août 2017

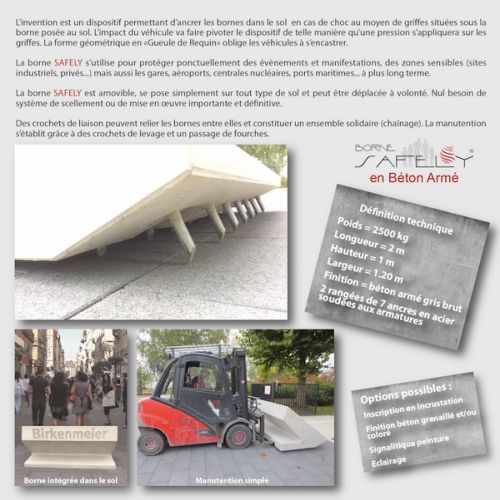

La borne Safely s'ancre dans le sol en cas de choc grâce aux griffes situées sous la borne. L’impact du véhicule fait pivoter la borne anti bélier en appliquant une pression sur les griffes, ainsi la forme géométrique en « Gueule de Requin » oblige les véhicules à s’encastrer.

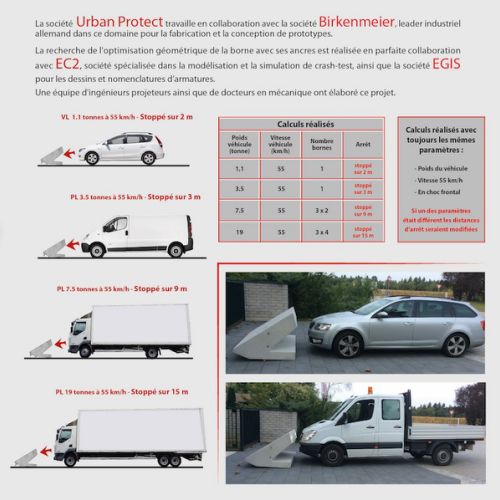

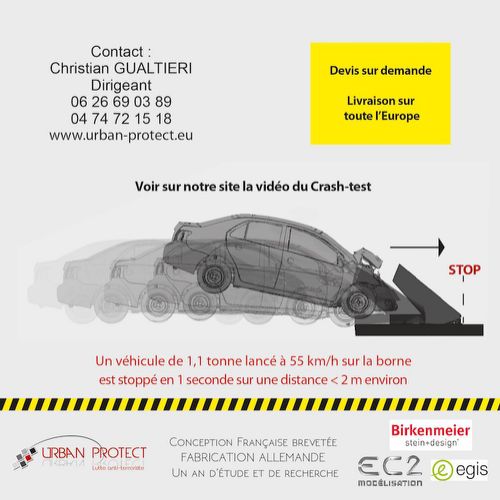

La borne absorbe l’énergie cinétique et le véhicule est stoppé sur environ 2 m
– Vitesse max de 3.8 m/s (14 km/hm),
– Arrêt en moins de 1’’ grâce au poids + frottement + griffes d’ancrage.
La borne SAFELY anti intrusion est amovible elle se pose simplement sur tout type de sol et peut être déplacée à volonté. Pas besoin de système de scellement ou de mise en œuvre importante. Elle peut également être intégrée dans le sol si besoin.
Des crochets de liaison peuvent relier les bornes entre elles, afin constituer un ensemble solidaire (chainage)
La borne anti véhicule bélier peut être équipée d’option banquette et devient un élément de Mobilier Urbain, Beaucoup plus discrète dans le paysage, mais toujours aussi efficace.

DOCUMENTATION TECHNIQUE DE LA BORNE SAFELY

"BORNE SAFELY"  DEFINITION TECHNIQUE

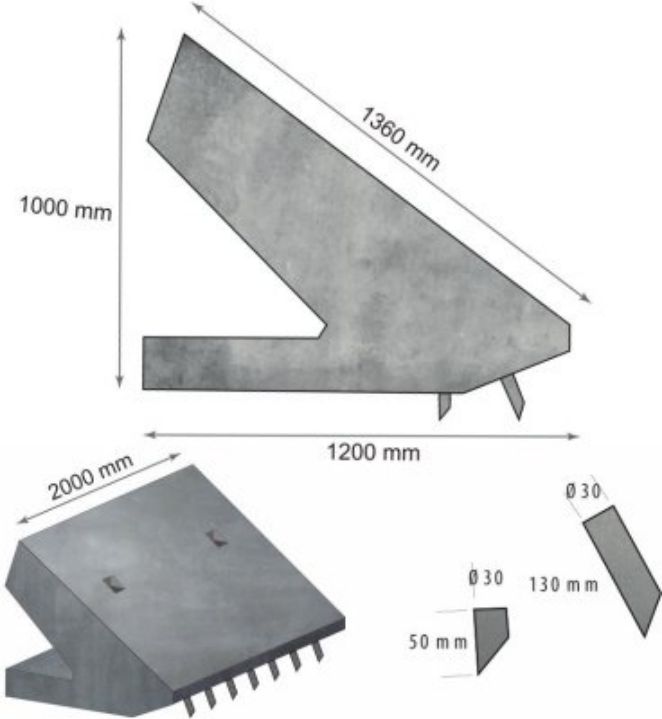

L.2000 x l.1200 x Ht.1000 mm - 2500 Kg
BETON: B.P.S. C35/45 XF1 (gris)

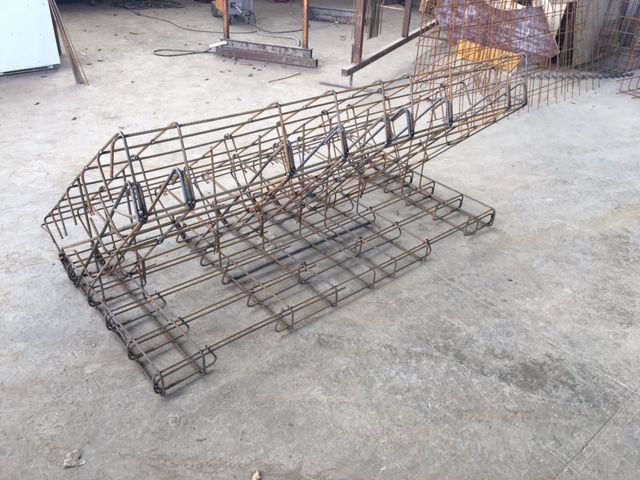

ACIER: FeE500 (poids estimé  = 99 Kg)
FINITION: LISSE BRUTE DE DEMOULAGE (dessus) et TALOCHEE (dessous)
MANUTENTION: 2 CLOUS DE LEVAGE 2 t 500 (dessus) ou CHARIOT ELEVATEUR (dessous)
INSERTS: 4 DOUILLES M20 (sur les faces de coté)
GRIFFES: 14 HA32 COUPES A 45° (finition: galvanisé à chaud) - LIGATURES A L'ARMATURE (non soudés)
